バネット(sk82vn)のバックドアのドアロックができなくなった。
平成16年式だから2004年。今は2023年だから19年で故障。

純正のアクチュエーターはそのままで、アマゾン購入の激安アクチュエーターを追加した。
まずバックドアのパネルを外し防水フイルムを取り外す。
バックドアのサービスホールはこんな感じ。


穴が空いているところを利用してアクチュエーターをタッピングネジで一箇所取り付けた。
もう一箇所は予めタッピングネジで付属の固定金具を固定し角度を調整しカプラ固定用の穴を利用してボルトナットで固定した。
激安アクチュエーターに付属のロッド固定金具はすぐ割れるので別途アマゾンから購入したワイヤーロープクリップで固定。
ナット締め用にラチェットレンチを購入したがスパナ側しか使えなかった。ラチェット側は隣のナットに干渉してだめだった。
あー2個で固定したほうが良かったかな～まいーか
アクチュエーターのカプラを外しニッパで切断しギボシ端子を取り付け。
このカプラはもういらない。


動作OKだったので元に組み上げ。

定型外送料無料 汎用 ドアロックアクチュエーター 12V 2線 ドアロック & キーレスなどに 複数注文可能 流用 2本線 ドアロックモーターガン 価格：700円（税込、送料別) (2023/10/7時点) 楽天で購入

リモコンが1個しかないので似たようなキーレスをYahooショッピングでやっと探し当て3750円だったので半額クーポン800円を使い2950円で購入。

動作確認OK。

スーパーキーレスにも接続できるか確認。
それぞれ4.29V出ている。
白をアースに落とすとロック。茶色をアースに落とすとアンロックした。

大丈夫そうだな。
ちなみにリモコンの電池はCR2032だった。1個。
ロックもアンロックもインジケーターの色は赤。

「追記」
アクチュエーター1個だけ繋いで部屋でテストしてみた。
電圧9Vでテストするとアンロックはするがロックはしなかった。
電圧8Vでテストするとロックもアンロックもしなかった。
電圧12Vでの動作電流は大体4Aくらいだった。

いつからかアンロックはするがロックができない状態だったようだ。
以前純正ドアロックから激安アクチュエーターに交換したのが2014年5月だったので約9年弱の寿命っだったか。

予備にキーレス用アクチュエーターとキーレス用アクチュエーターのロッドの固定用にワイヤーロープクリップを購入。
ワイヤーロープクリップのナットを締めるのに今までラジオペンチやペンチを使用していたが締めにくかったのでスパナを買おうと思いナットの寸法を調べたがわからなかったので適当に4ミリを注文。


しかし全然合わなかった。デジタルノギスで測ったら6.8ミリだった。

なので7ミリのラッチェットスパナを注文。スパナのほうはばっちりだった。

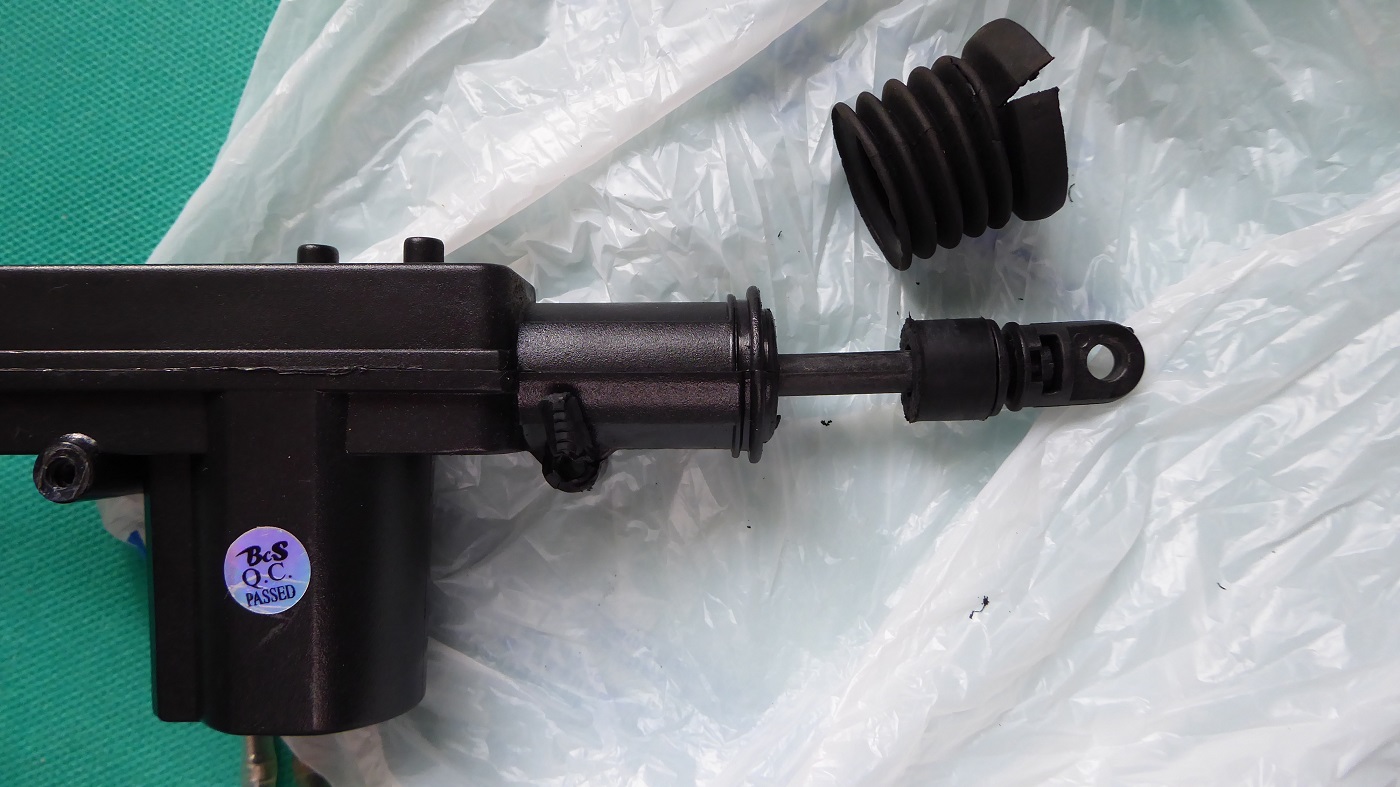

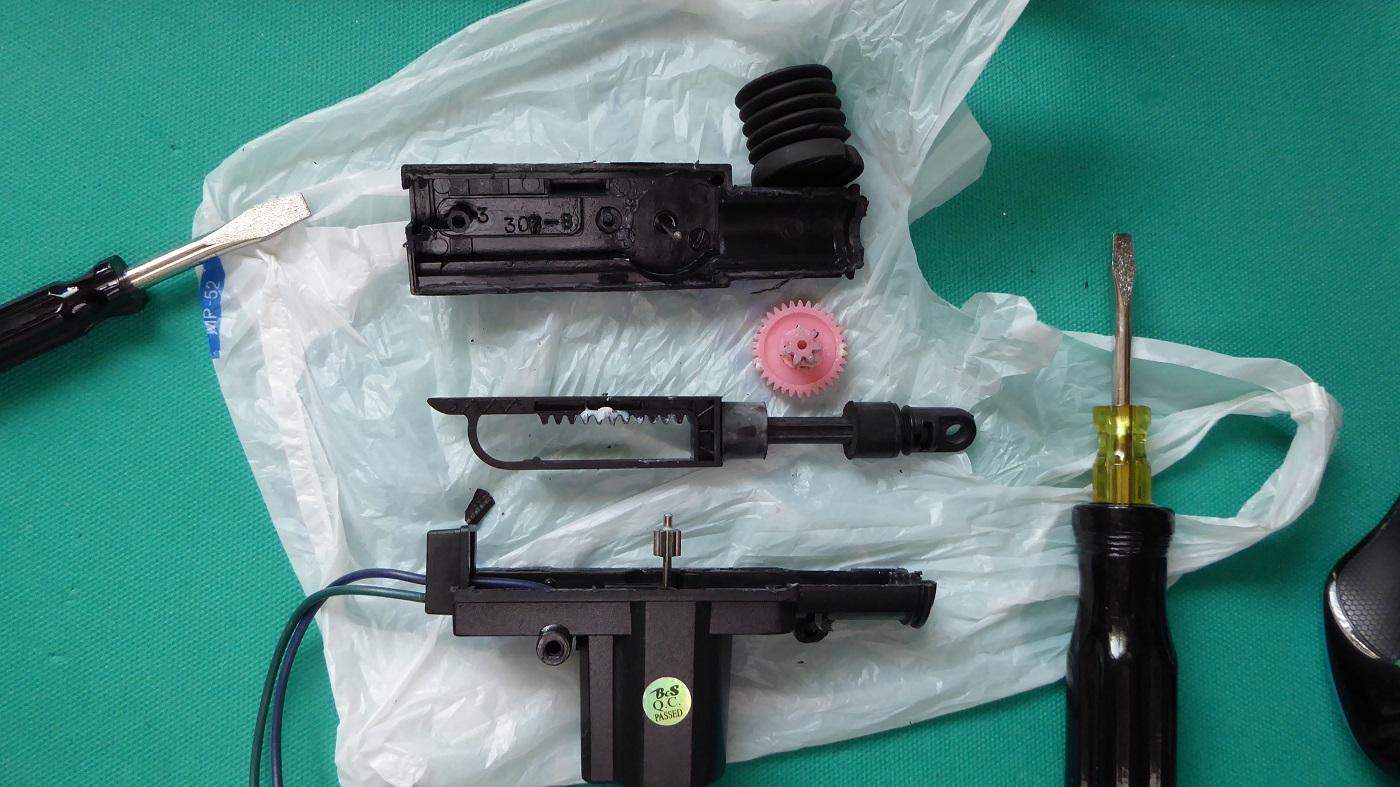

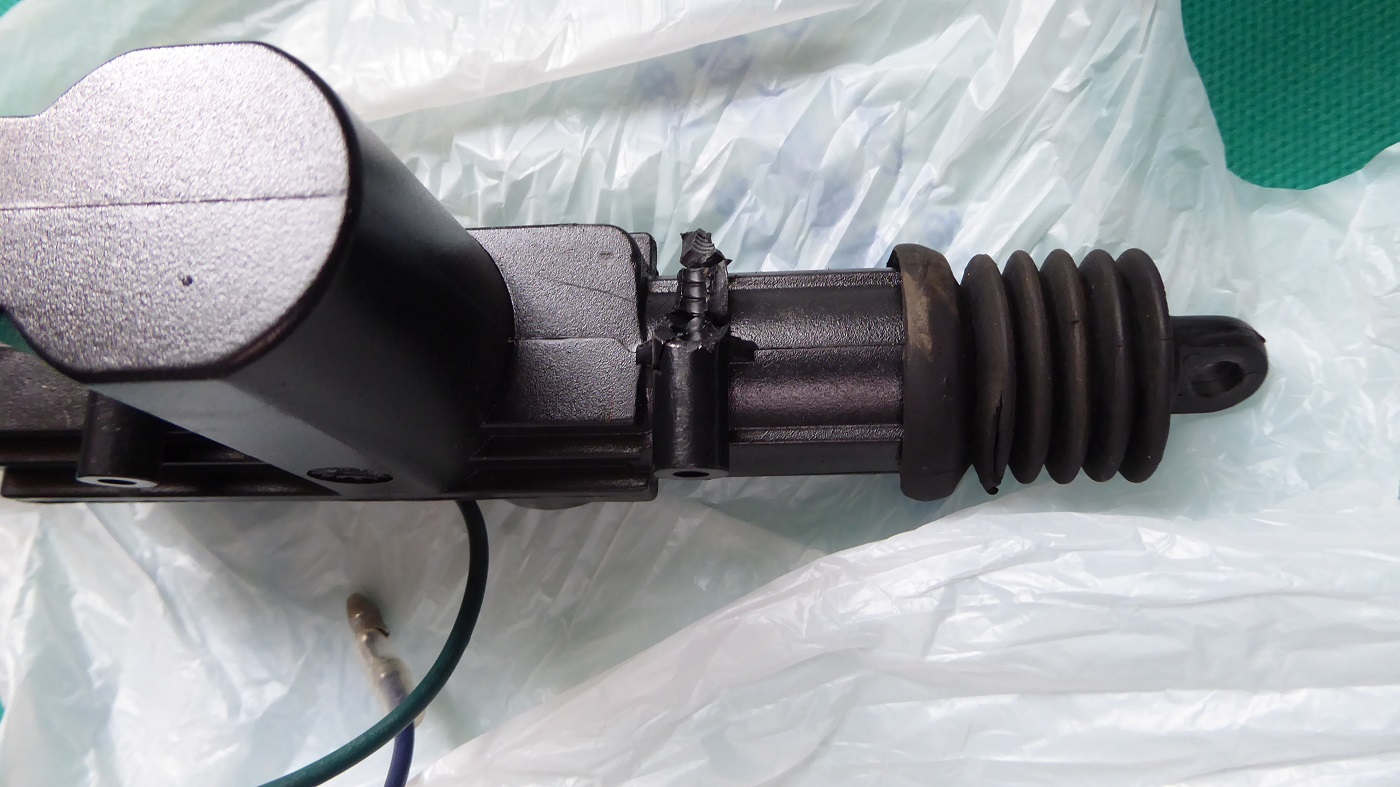

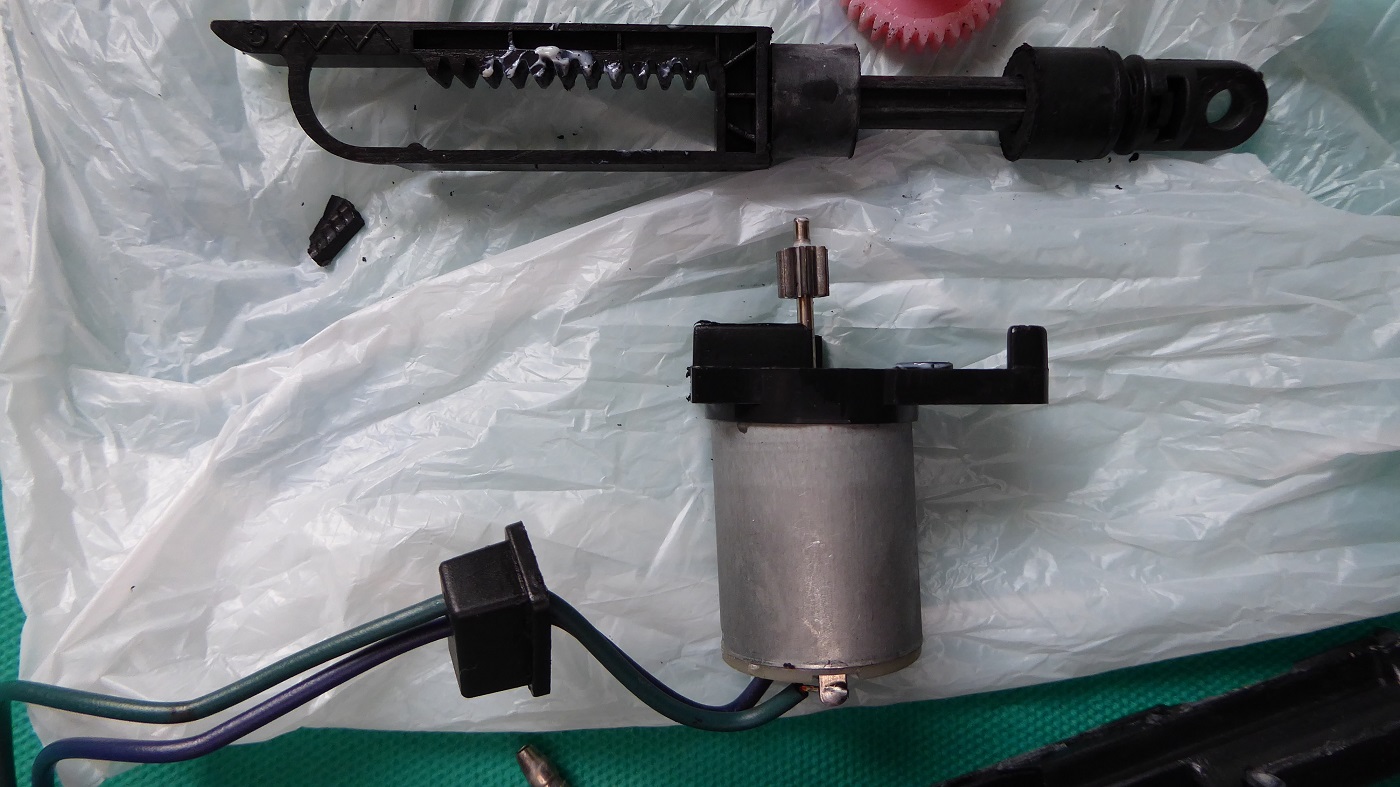

ガガガガと音がしてロックアンロックしなくなった。外して見たらアクチュエーターが割れていた。

予備のアクチュエーターを取り付けて数回ロックアンロックしただけで反応しなくなった。
しかも付属のロッドを固定するやつがネジを締めていたら割れてしまった。割れるのを忘れていた。鋳物だから割れやすいので使用しないようにしようと決めていたのに忘れていた。
以前これの代わりになるものを探して購入していたひめじや ステンレス ワイヤークリップ #3に取り換えた。

別の予備のアクチュエーターを又取り付け直した。正常にロックアンロックするようになった。

反応しなくなったアクチュエーターを部屋でテストしてみた。
まったく反応しなくなっていた。不良品だなこれは。

さて何年もつかな。

MITSUBA [ ミツバサンコーワ ] スーパーキーレス [ 品番 ] KES-05
なんだかんだ言いながら結局今も使用しています。

ロック、アンロックができなくなったので激安アクチュエータを交換した。
