真っ暗な車内でもスイッチの位置が分かるようにしたい。
でも眩しいのはいやだ。
なんかいいのが無いか探してみたが無いので作ってみた。

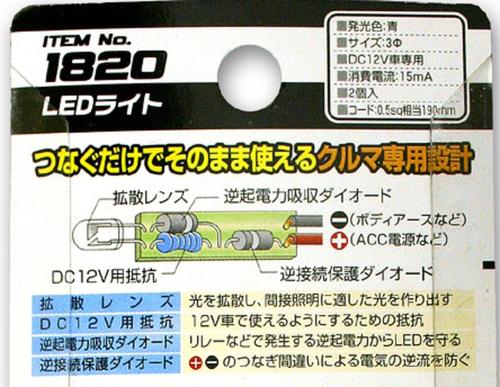

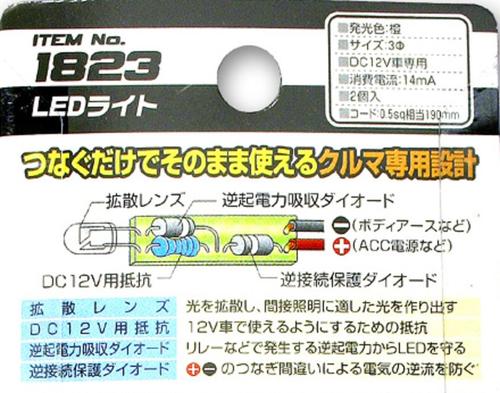

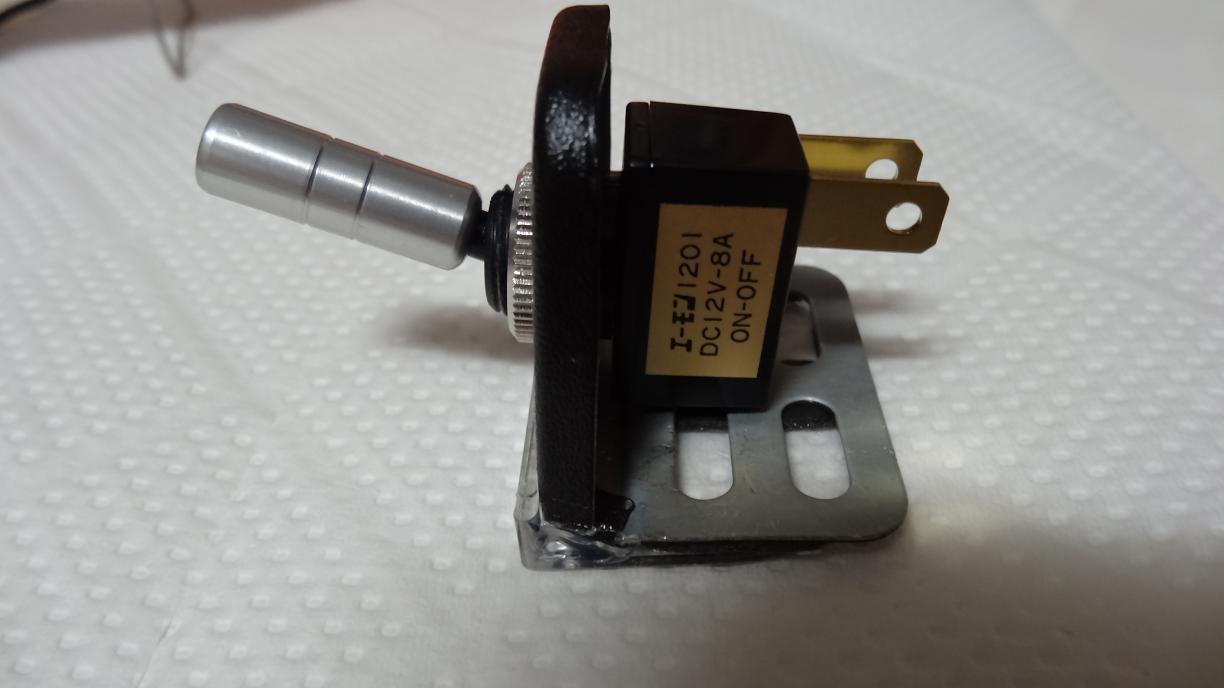

がさがさと部品入れを探すとエーモンの片切りスイッチとホルダーと５極リレーと今では廃盤となってしまった逆起電力防止ダイオードと逆接続防止ダイオードが基盤に配線された青とオレンジのledを見つけた。

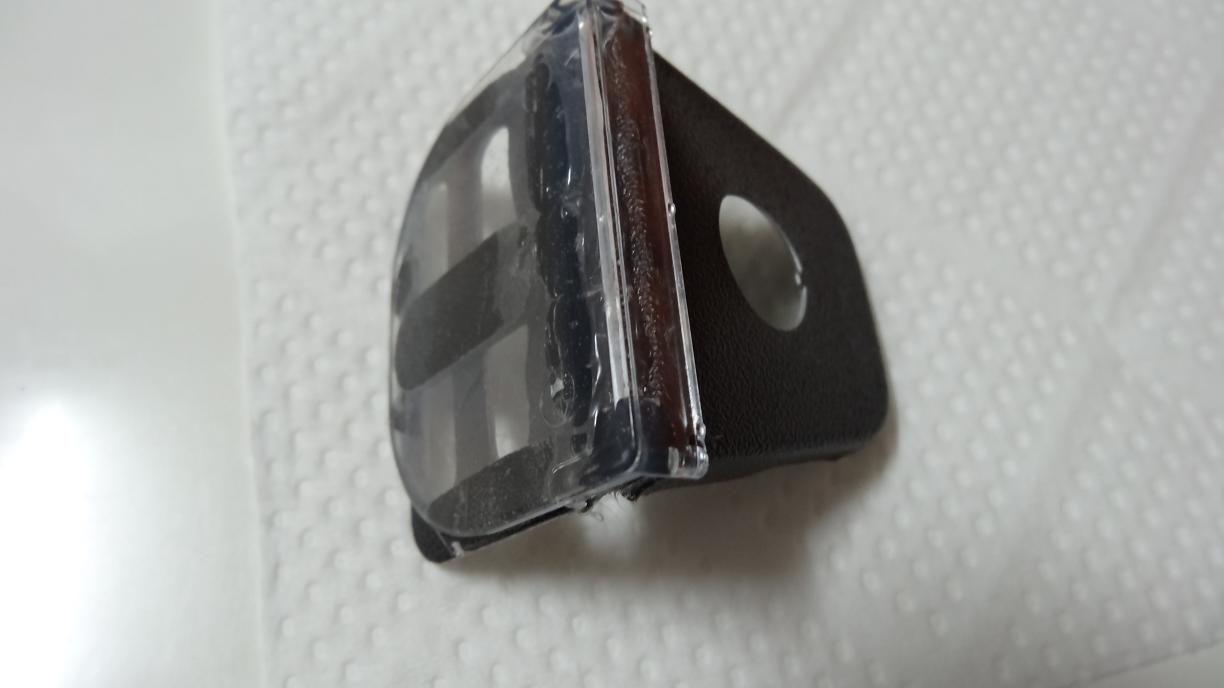

あとなんかの部品入れの透明な仕切板を見つけた。

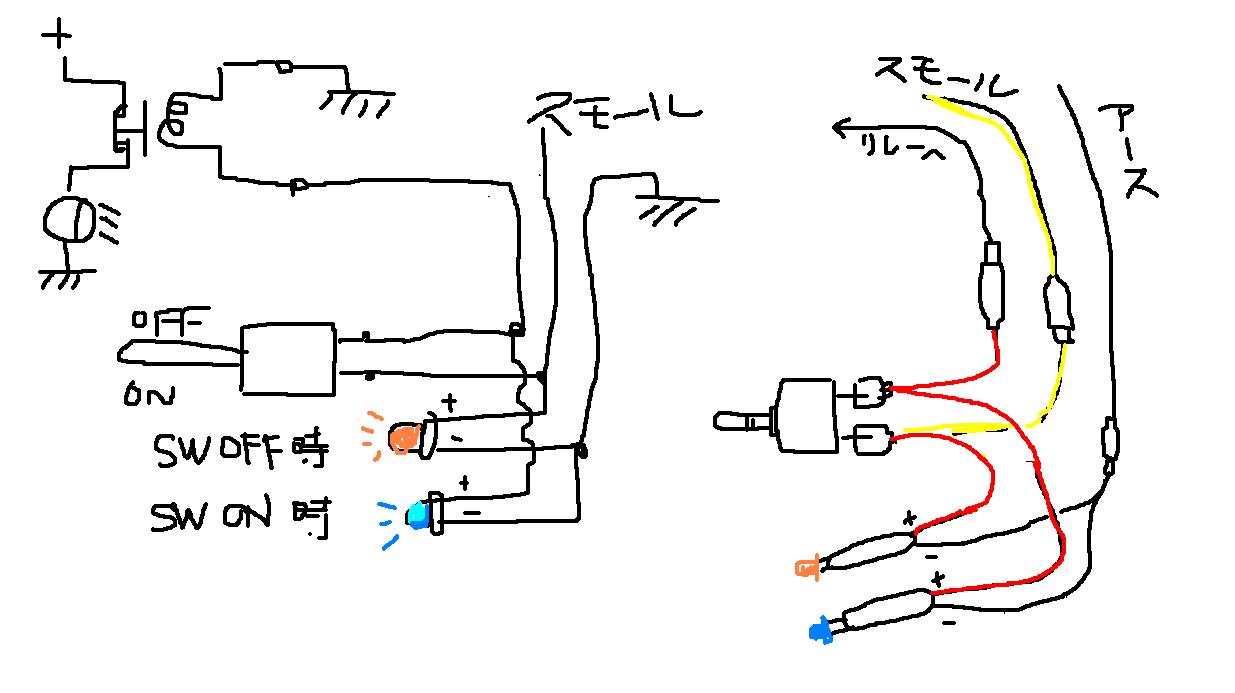

配線はこんな感じにした。

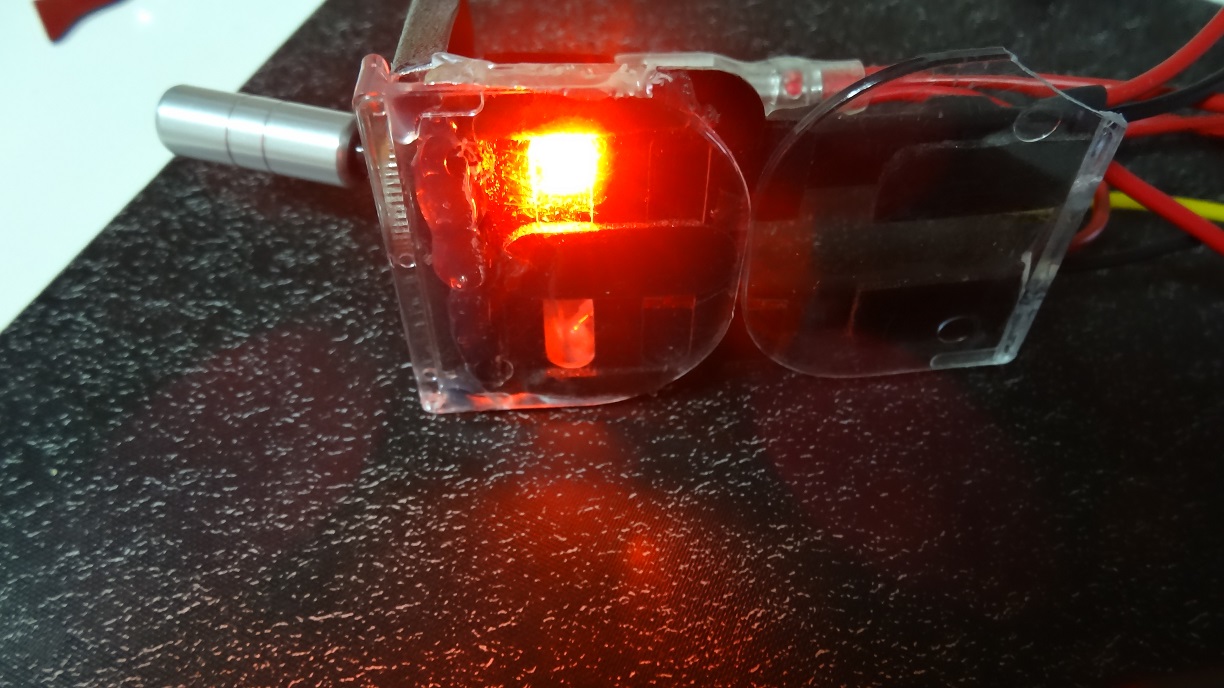

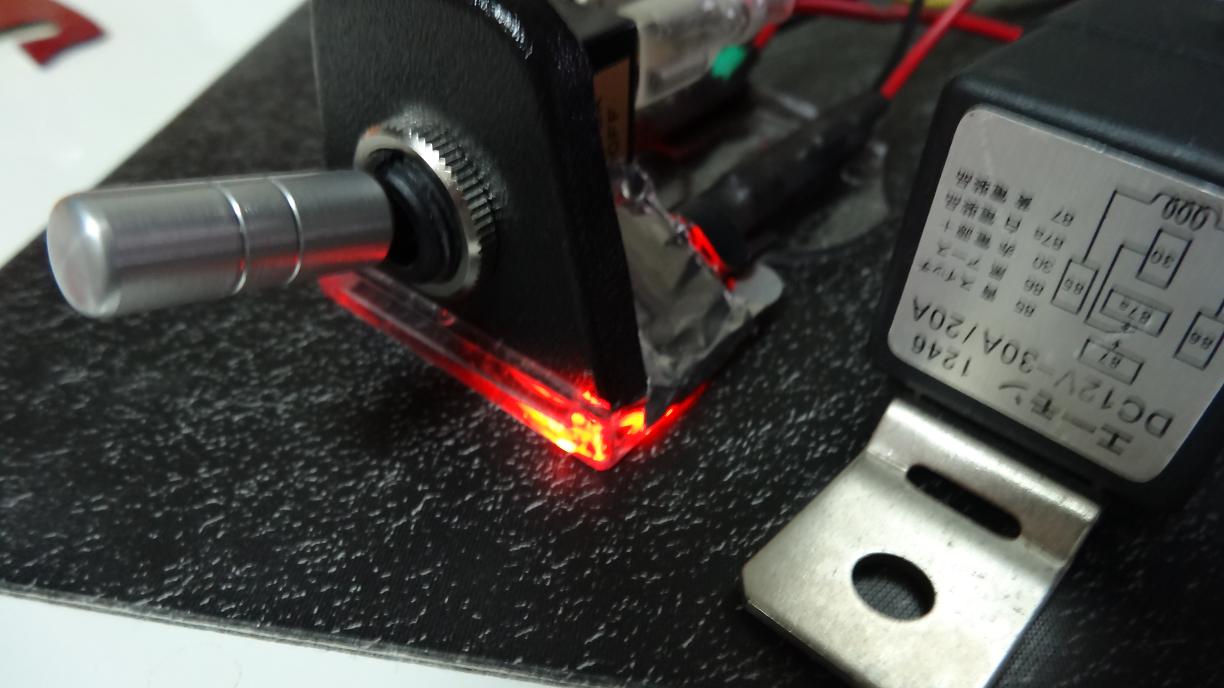

スモールオン

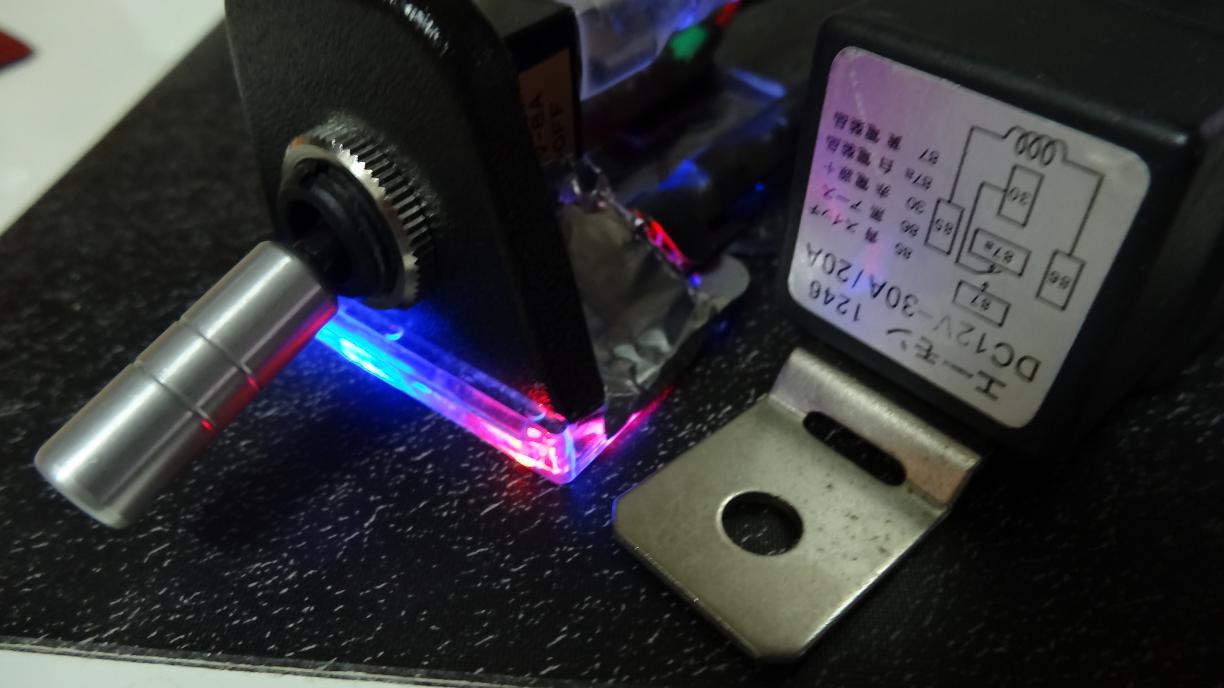

スイッチオン

これならスモールを点けるとスイッチの場所が分かり、しかも眩しくなく、スイッチを入れると青いledが点灯し消し忘れ防止にもなる。

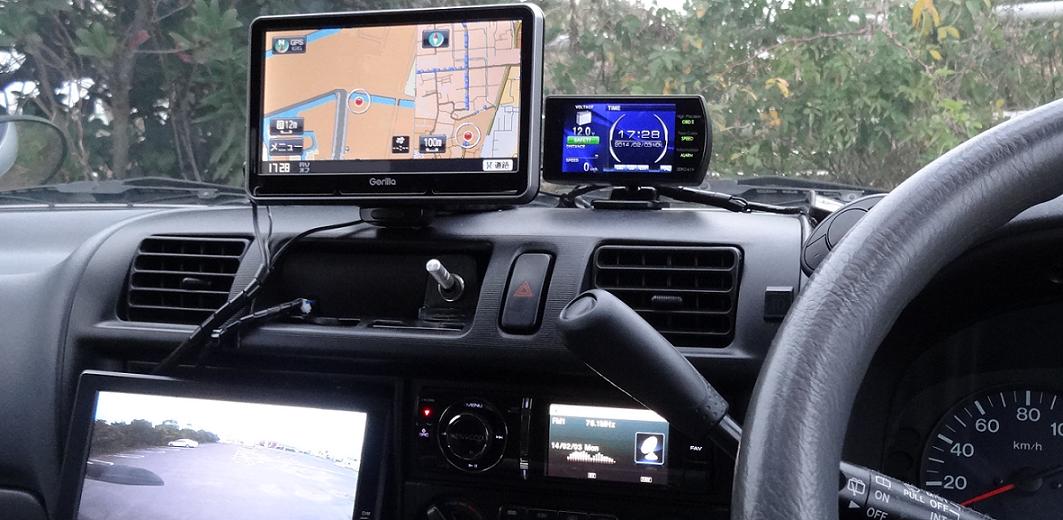

点灯テストもOKだったので、早速車に付けた。

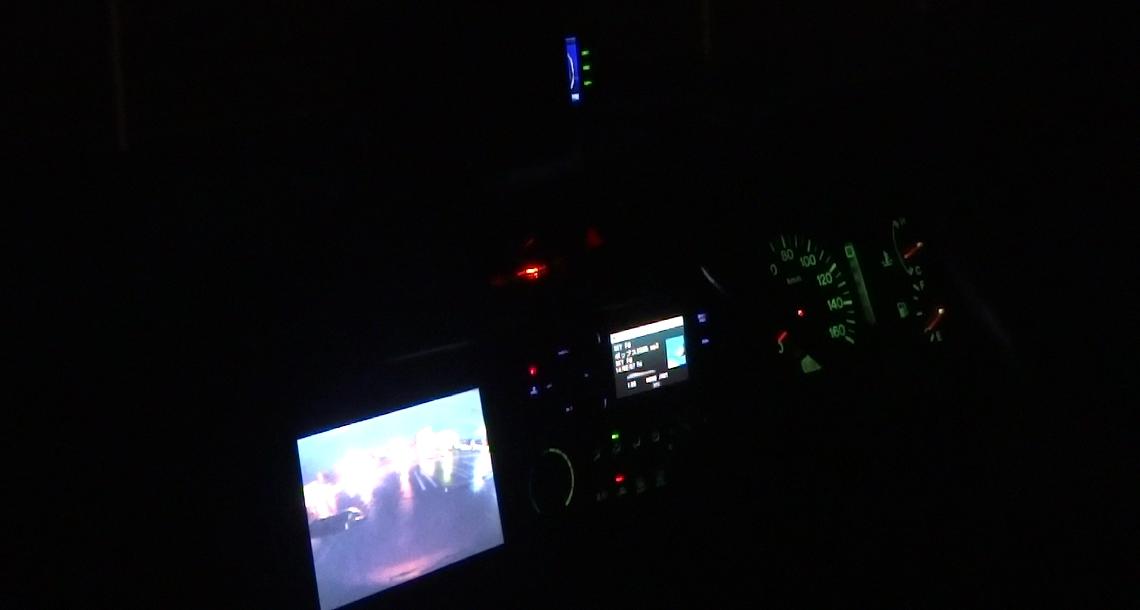

スモールON

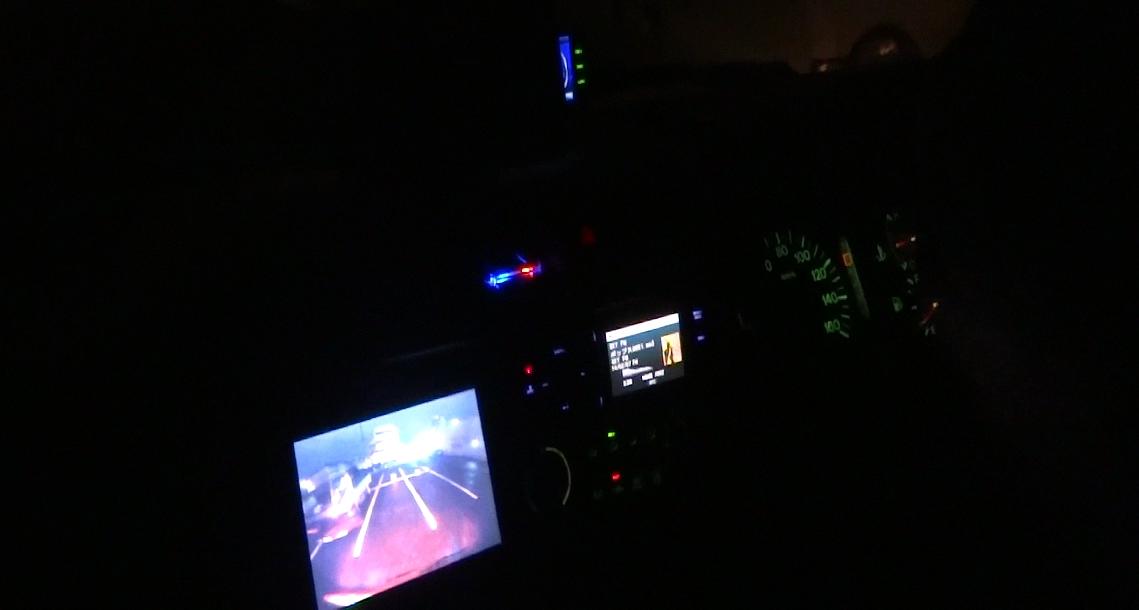

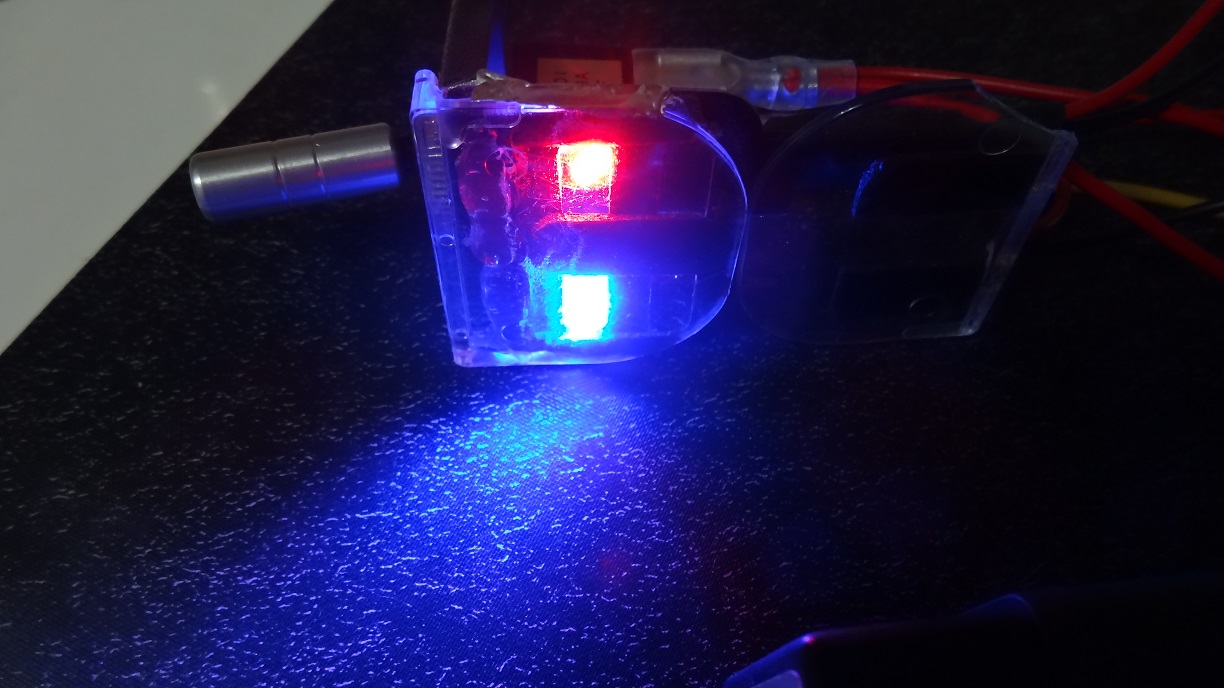

スイッチON

いい感じだ。こういうスイッチがほしかった。
ところがスイッチを切るとスピーカーからボコッと音がする。
ネットで調べると、どうもリレーに逆起電力防止のダイオードを入れないといけないようだ。
ならばHIDのH4リレーを使えないだろうか。HID用だから良さそうだが。ということでその記事はここ。
